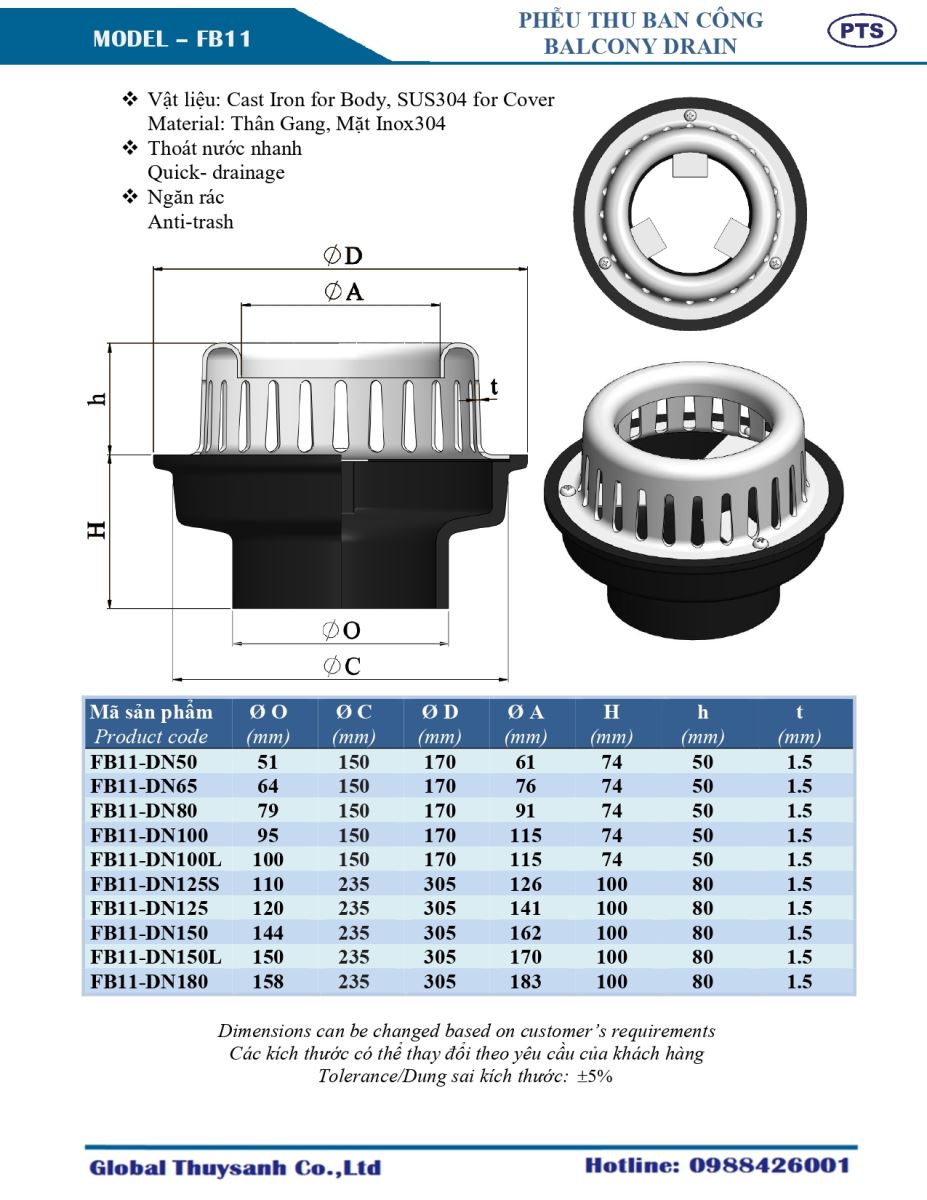

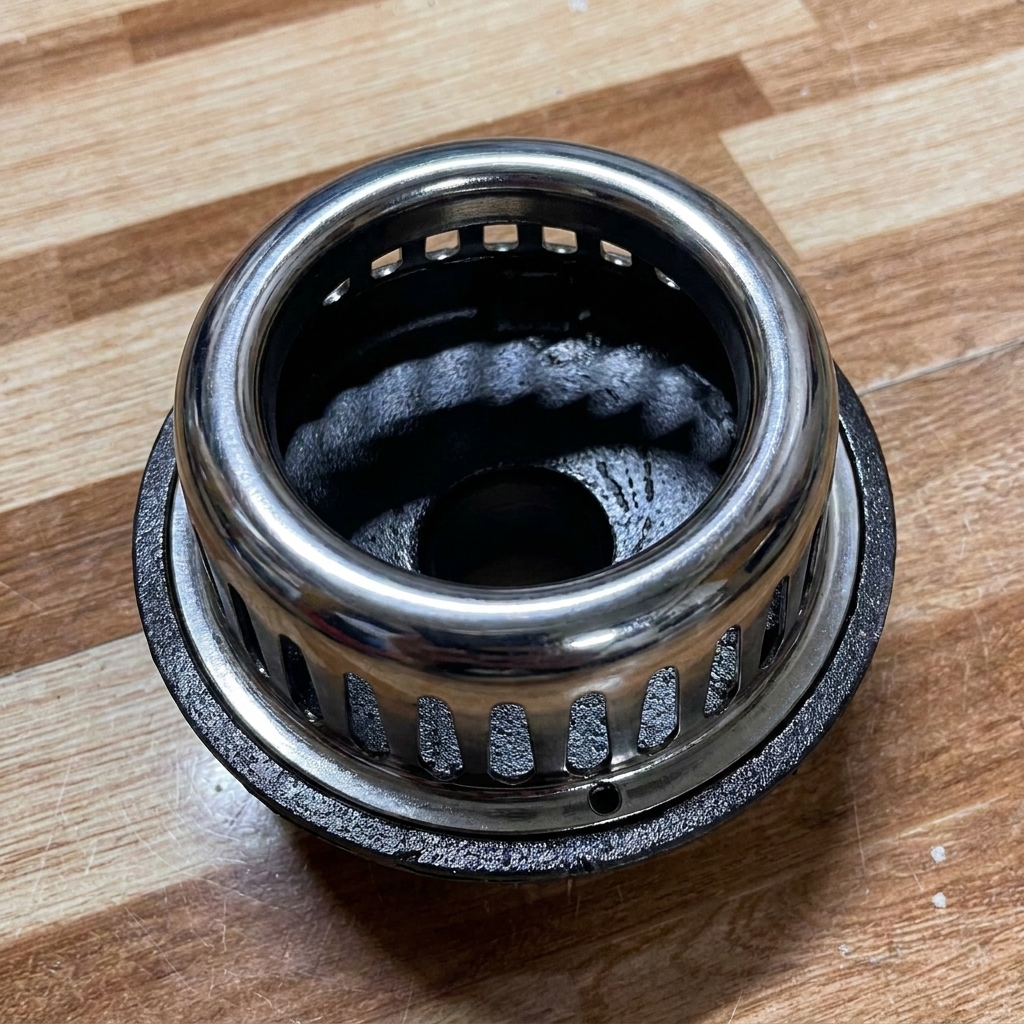

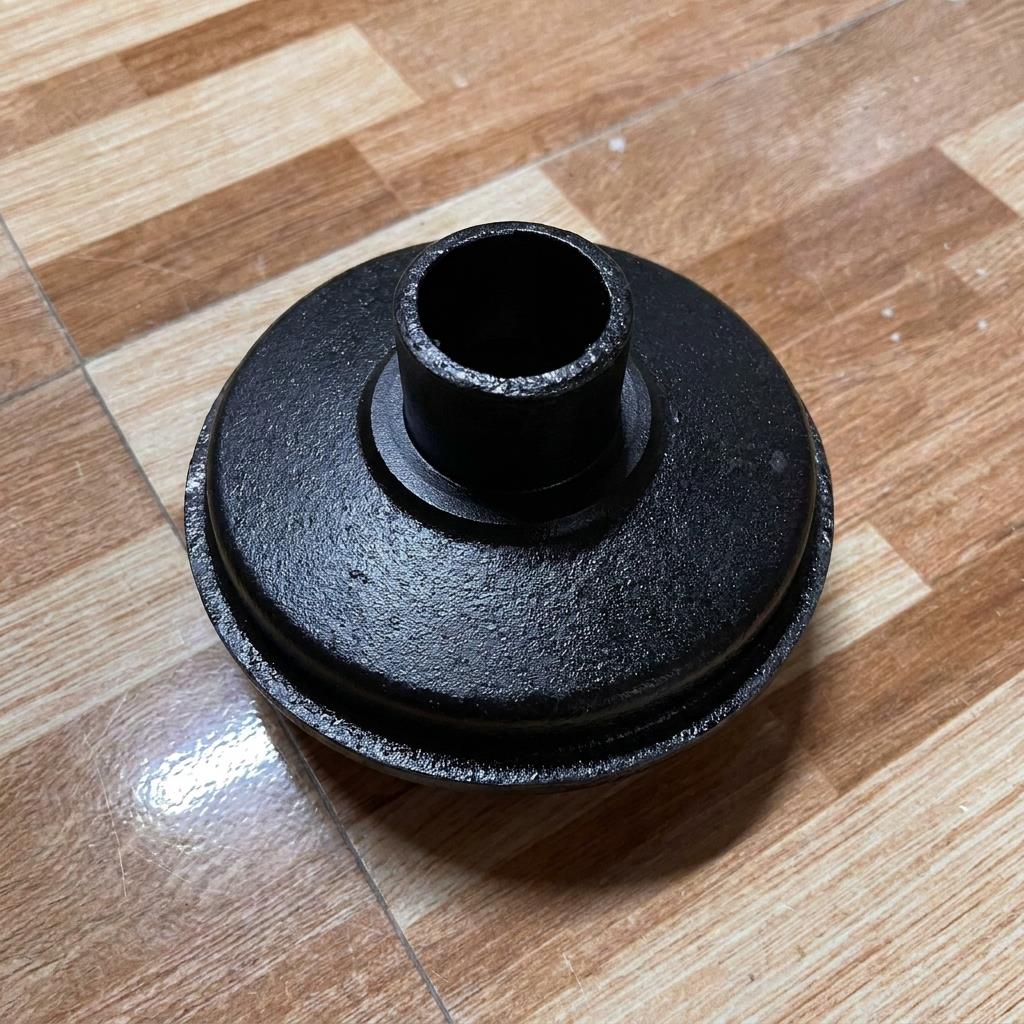

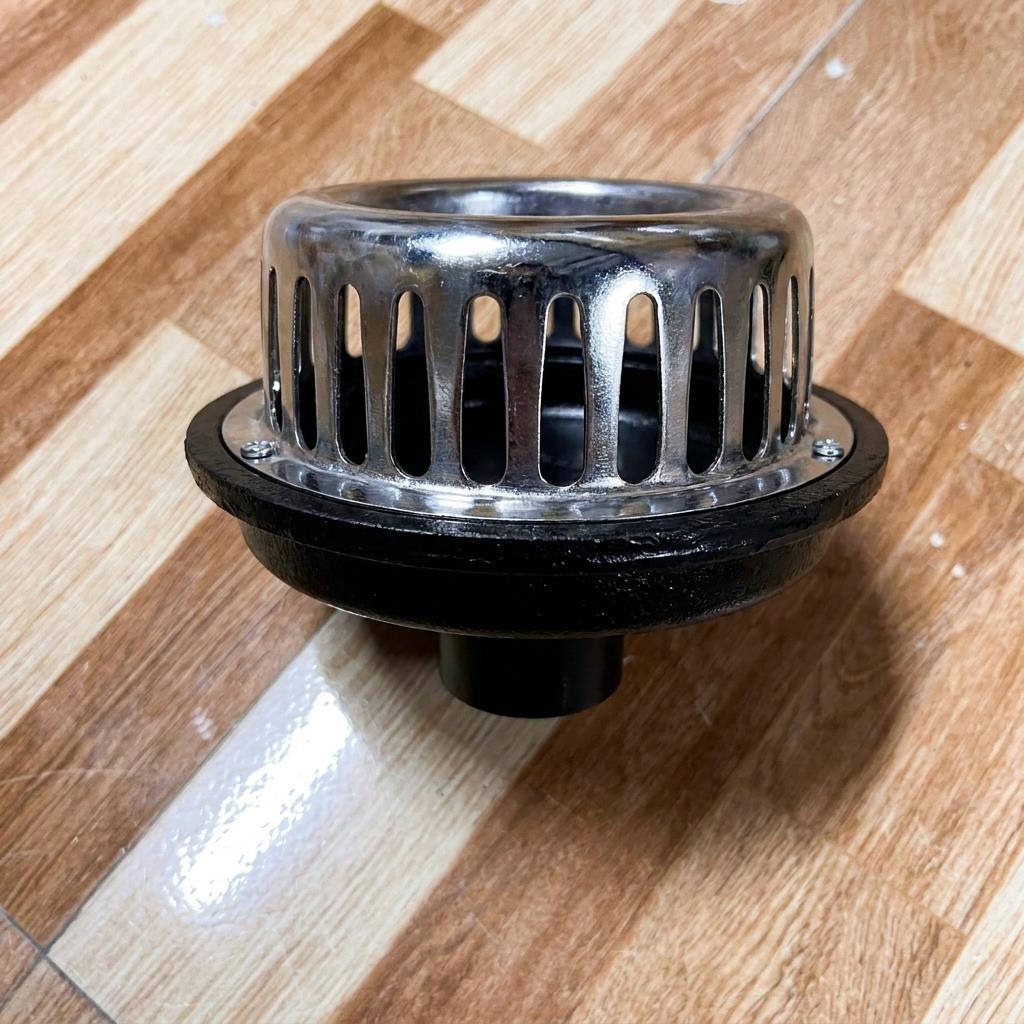

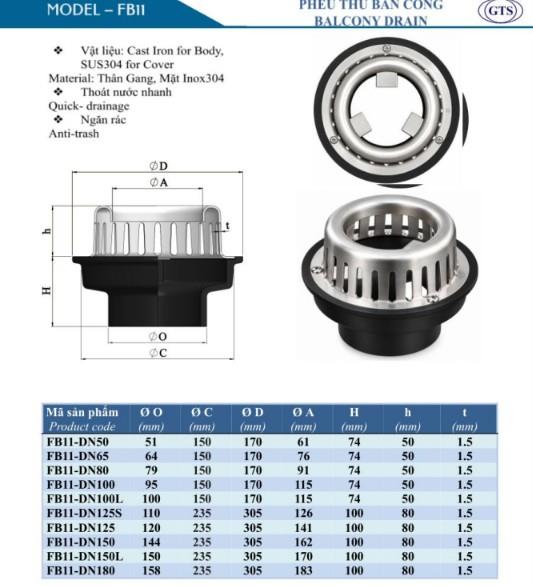

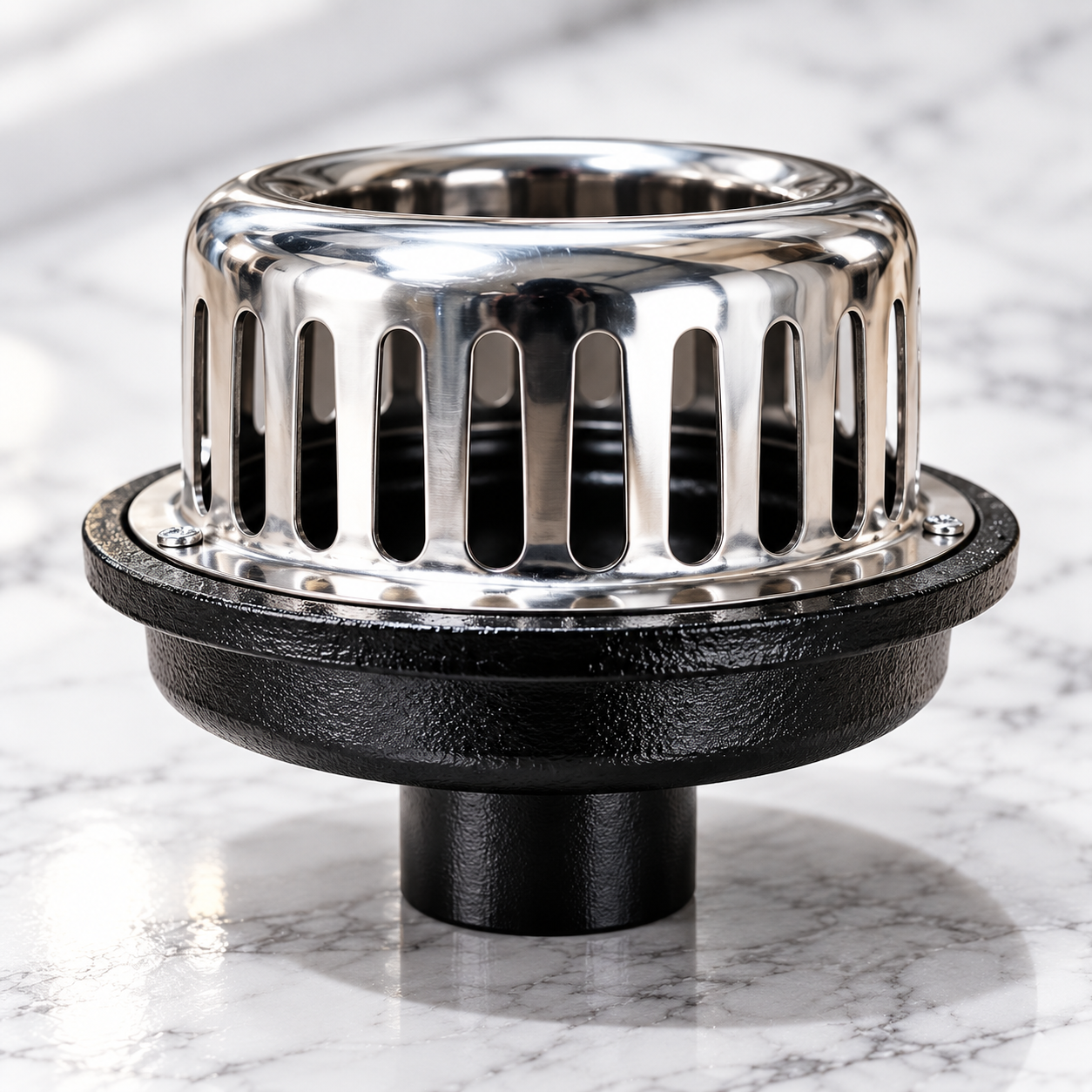

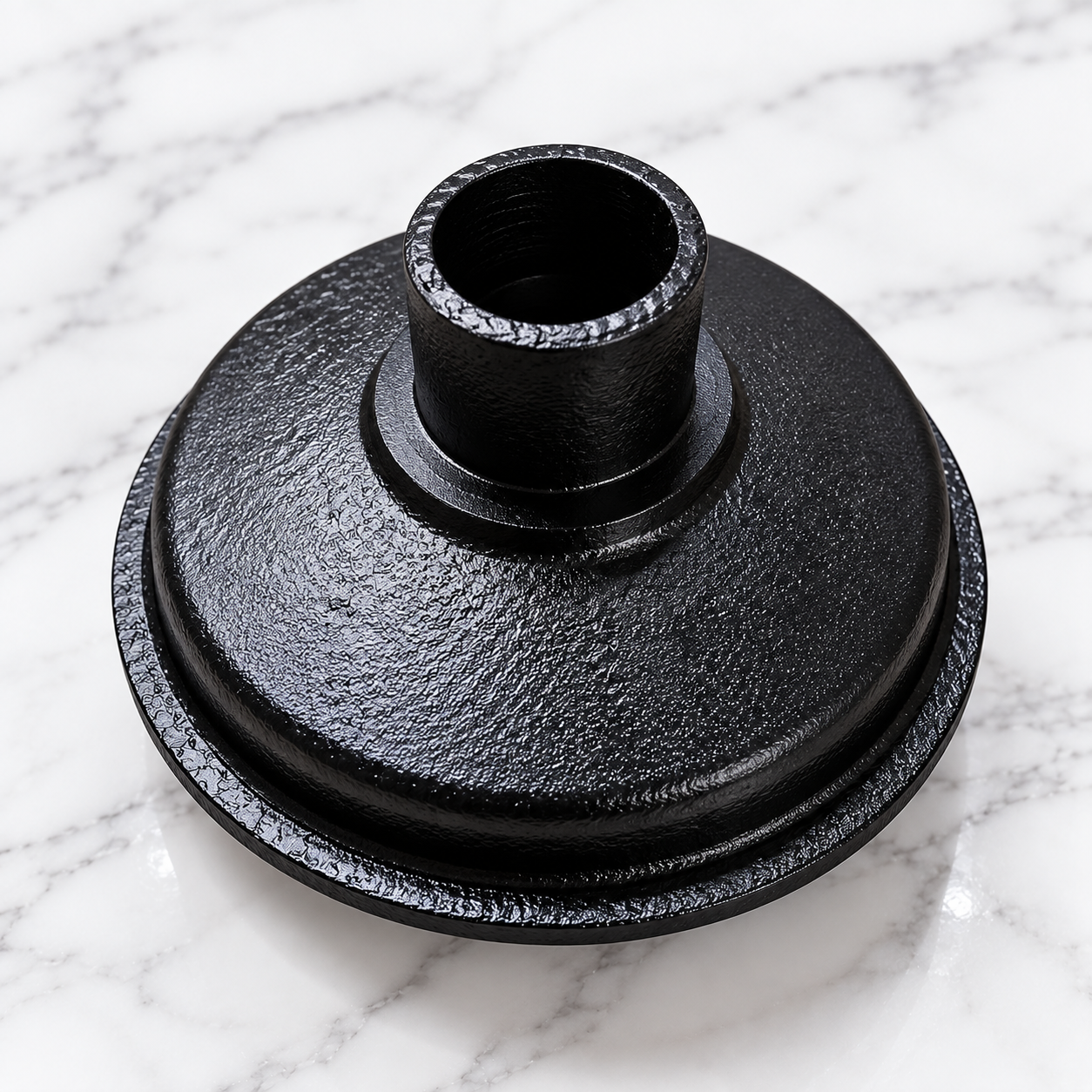

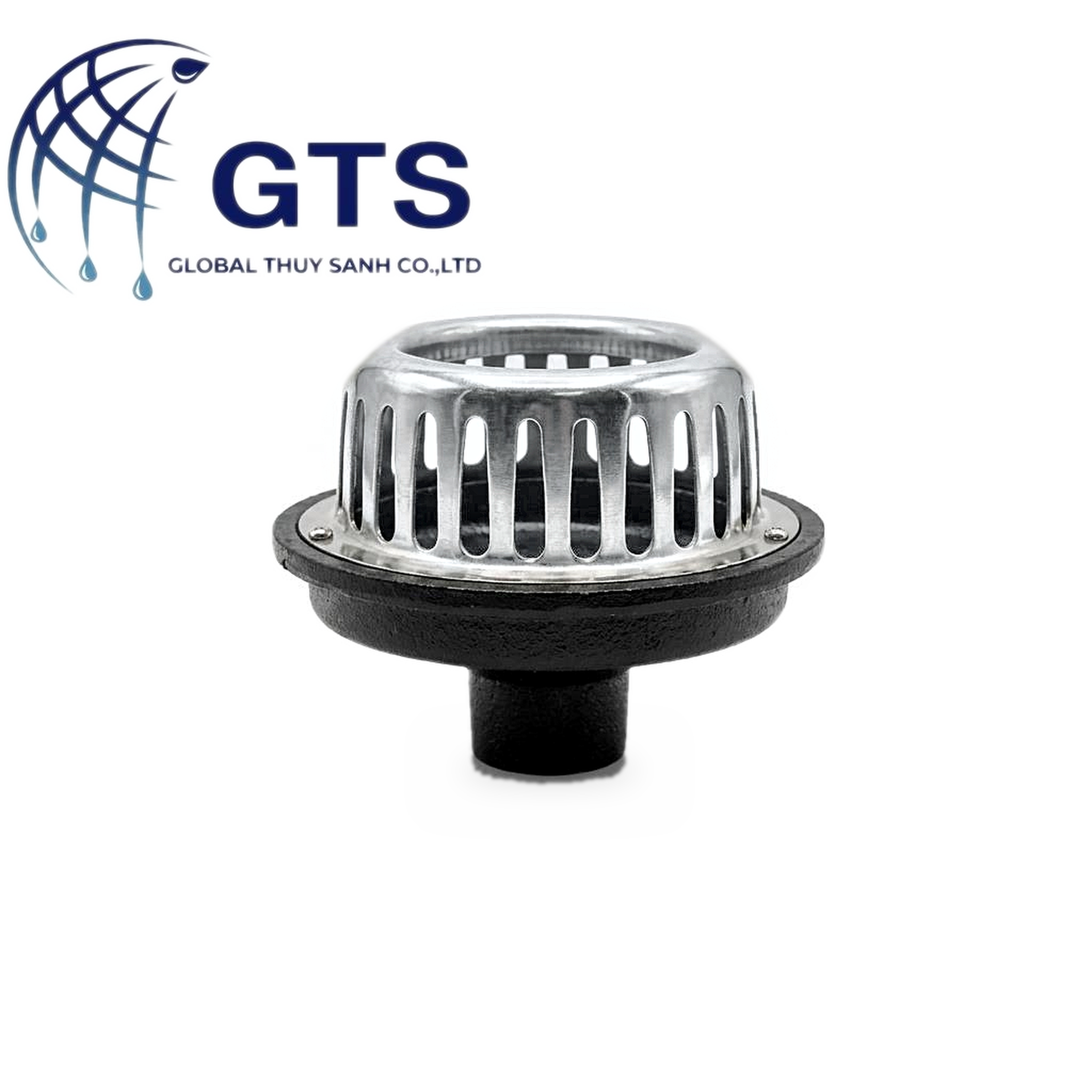

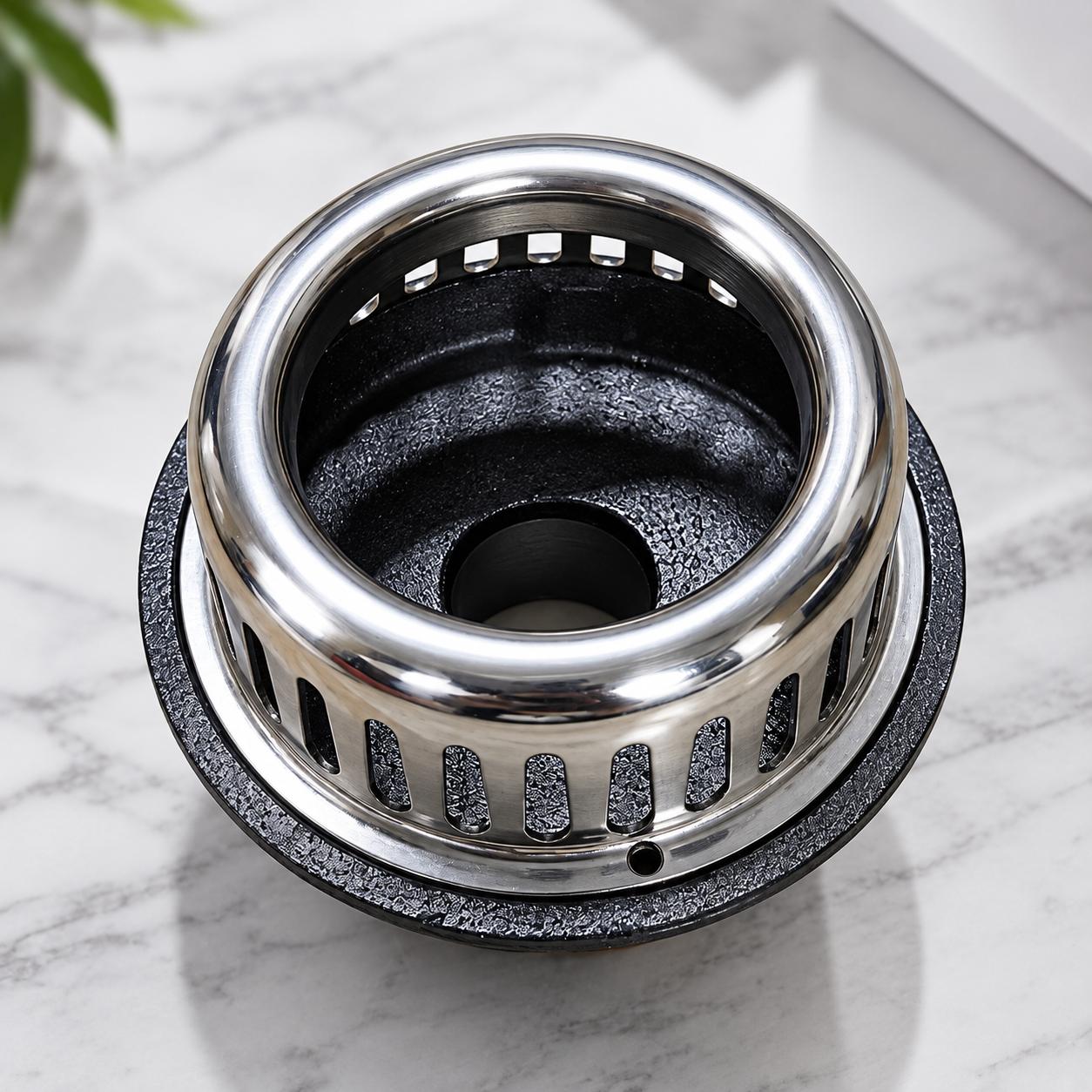

Phễu thu ban công FB11

Hướng dẫn lắp đặt ga thoát sàn, quả cầu chắn rác, thông tắc sàn và nắp bể ngầm inox

Phần lớn các lỗi nhà tắm có mùi, sàn đọng nước, mái bị tắc hay nắp bể bị cập kênh không nằm ở sản phẩm mà nằm ở khâu lắp đặt. Hướng dẫn dưới đây tổng hợp các bước lắp đặt cơ bản cho từng nhóm sản phẩm thoát nước của GTS, giúp chủ nhà, nhà thầu và thợ thi công làm đúng ngay từ đầu.

Lưu ý: Đây là hướng dẫn chung. Kích thước, cỡ ống và cấu tạo cụ thể của từng mã vui lòng xem bảng thông số trên trang sản phẩm hoặc liên hệ GTS để được tư vấn theo bản vẽ công trình.

1. Chuẩn bị chung trước khi lắp đặt

• Kiểm tra cỡ ống chờ: đo đường kính ống thoát chờ sẵn (D60, D75, D90, D110…) và chọn đúng cỡ DN của sản phẩm.
• Kiểm tra cao độ hoàn thiện: tính trước tổng chiều dày lớp vữa và gạch để chọn phễu, nắp có chiều cao phù hợp, mặt sản phẩm phải bằng hoặc thấp hơn mặt gạch hoàn thiện.
• Vệ sinh đường ống: loại bỏ vữa, cát, rác trong ống chờ trước khi lắp.
• Dụng cụ thường dùng: thước thủy, thước dây, bay, keo dán ống PVC, keo/vữa chống thấm, silicone, vải hoặc băng keo bảo vệ bề mặt inox.
• Bảo vệ bề mặt: giữ nguyên màng bảo vệ (nếu có) hoặc dán băng keo che mặt inox trong suốt quá trình trát vữa, lát gạch.

2. Hướng dẫn lắp đặt ga thoát sàn, phễu thu sàn inox

Bản vẽ cấu tạo phễu thu sàn inox (catalogue GTS 2026)

1. Xác định vị trí phễu: đặt phễu tại điểm thấp nhất của sàn, ưu tiên gần khu vực có nhiều nước (khu tắm đứng, dưới vòi sen, khu máy giặt).
2. Đấu nối ống: lắp phần thân/cổ phễu vào ống chờ, dùng keo dán ống hoặc gioăng theo cấu tạo của từng mã. Đảm bảo mối nối kín, thân phễu thẳng đứng.
3. Chống thấm cổ ống: quét chống thấm quanh cổ ống và chân phễu, lật lên chân tường theo quy trình chống thấm của công trình. Đây là vị trí dễ thấm nhất của sàn vệ sinh.
4. Cân chỉnh cao độ: dùng thước thủy chỉnh mặt phễu thăng bằng, cao độ mặt phễu thấp hơn hoặc bằng mặt gạch hoàn thiện khoảng 1–2 mm để nước chảy vào dễ dàng.
5. Tạo dốc sàn: cán vữa tạo dốc từ các phía về phễu, tránh để nước đọng ở góc phòng.
6. Lát gạch quanh phễu: cắt gạch ôm sát mặt phễu, mạch gạch quanh phễu chèn kín. Với phễu lát gạch (mặt âm), cắt viên gạch đúng kích thước lòng mặt và dán vào khay.
7. Lắp bộ chống mùi, lưới chắn rác: chỉ lắp cốc/van chống mùi và nắp mặt sau khi đã vệ sinh sạch vữa, cát trong lòng phễu.
8. Thử nước: đổ nước kiểm tra thoát nhanh, không đọng, không rò rỉ quanh cổ ống trước khi bàn giao.

Với thoát sàn dài (máng thu nước): đặt máng dọc theo cạnh tường hoặc vách kính khu tắm đứng, cán dốc sàn một chiều về phía máng, kiểm tra máng thăng bằng theo chiều dài trước khi cố định bằng vữa.

3. Hướng dẫn lắp đặt quả cầu chắn rác, phễu thu nước mái

Quả cầu chắn rác inox – bản vẽ thông số (catalogue GTS 2026)

1. Chọn đúng cỡ: chọn mã theo đường kính ống thoát nước mưa (ØO). Ống nằm sát tường hoặc sát góc nên chọn loại vát 1 mặt.
2. Xử lý cổ ống trên mái: với phễu thu mái, chôn thân phễu cùng lúc đổ bê tông hoặc trát cổ ống bằng vữa không co ngót, sau đó làm chống thấm phủ qua mép phễu.
3. Tạo dốc mái: cán dốc mái, sân thượng, seno về vị trí phễu để nước không đọng.
4. Lắp quả cầu chắn rác: đặt đáy quả cầu vào miệng ống/phễu, ấn chặt hoặc cố định theo cấu tạo của từng mã, đảm bảo quả cầu không bị gió hoặc dòng nước làm xê dịch.
5. Kiểm tra: xả nước thử, quan sát nước thoát đều quanh quả cầu.

Bảo trì: dọn lá cây, rác quanh quả cầu định kỳ, nhất là trước và trong mùa mưa. Khu vực nhiều cây nên kiểm tra thường xuyên hơn.

4. Hướng dẫn lắp đặt thông tắc sàn inox

Thông tắc sàn inox – bản vẽ thông số (catalogue GTS 2026)

1. Vị trí lắp: lắp tại các điểm đổi hướng, điểm cuối hoặc đoạn ống dài của hệ thoát nước nằm ngang để thuận tiện thông tắc khi cần.
2. Đấu nối: lắp thân thông tắc vào đầu chờ của tê/cút trên đường ống, keo dán kín mối nối.
3. Cân chỉnh mặt: chỉnh mặt thông tắc thăng bằng, bằng với mặt sàn hoàn thiện để không gây vấp.
4. Lát gạch, trám mạch: lát gạch ôm sát mặt, trám kín mạch xung quanh.
5. Kiểm tra nắp: sau khi hoàn thiện, thử mở và đóng nắp để chắc chắn không bị vữa, keo bám kẹt.

5. Hướng dẫn lắp đặt nắp bể ngầm inox, nắp bể nước ngầm

1. Chọn chiều cao khung theo lớp lát: nắp khung cao 50 mm phù hợp lát gạch 10–12 mm; nắp khung cao 70 mm phù hợp lát gạch, đá dày khoảng 30 mm.
2. Chuẩn bị miệng bể: miệng bể bằng phẳng, đúng kích thước khung (450x450, 500x500, 600x600… mm). Đo lại kích thước thực tế trước khi đặt khung.
3. Đặt và cố định khung: đặt khung lên miệng bể, chỉnh thăng bằng bằng thước thủy, cố định bằng vữa. Cao độ mép khung bằng với mặt sàn hoàn thiện.
4. Lát gạch vào khay nắp: cắt gạch đúng lòng khay, dán bằng vữa hoặc keo dán gạch, để nắp sau khi lát liền mạch với nền xung quanh.
5. Chống thấm, chống mùi: trám kín khe giữa khung và sàn; với bể nước sinh hoạt cần giữ vệ sinh, tránh vữa, bụi rơi vào bể.
6. Kiểm tra tay nâng: thử nâng, hạ nắp bằng tay nâng (liền hoặc rời tùy mã) trước khi bàn giao.

6. Những lỗi lắp đặt thường gặp cần tránh

• Đặt phễu cao hơn mặt gạch khiến nước đọng quanh phễu.
• Không chống thấm cổ ống, dẫn đến thấm xuống trần tầng dưới.
• Để vữa, cát rơi vào lòng phễu, làm kẹt bộ chống mùi và tắc ống ngay sau khi sử dụng.
• Chọn sai cỡ DN so với ống chờ, phải chế thêm gioăng, dễ rò rỉ.
• Không chừa đủ chiều dày lớp lát khi chọn nắp bể ngầm, nắp bị gồ lên hoặc lún xuống so với nền.
• Không bảo vệ bề mặt inox khi thi công, xi măng bám lâu ngày gây ố bề mặt.

7. Vệ sinh và bảo trì sau lắp đặt

• Lau sạch xi măng, vữa bám trên inox ngay sau khi thi công bằng nước sạch và khăn mềm; không dùng bàn chải sắt, chất tẩy có axit mạnh.
• Định kỳ tháo nắp mặt, lưới chắn rác và cốc chống mùi để vệ sinh tóc, rác.
• Nếu phễu chống mùi bằng nước (cốc ngăn mùi), khu vực ít sử dụng nên thỉnh thoảng đổ nước để duy trì lớp nước ngăn mùi.
